Cloison 72/48 - Tecsound SY

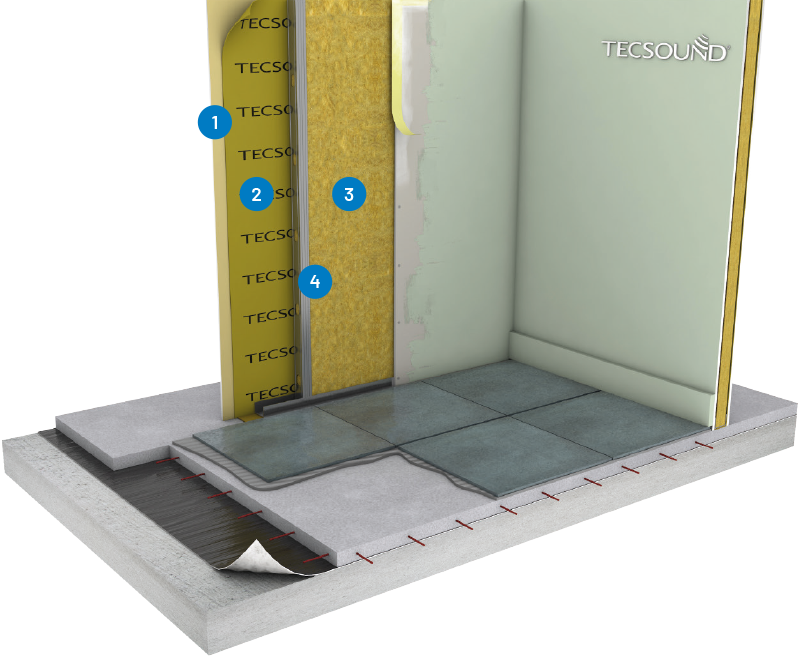

Descriptif

Séparation légère remplie d’isolant et d’une membrane TECSOUND adhésivée sur un parement.
Ossature : Montants de 48 mm.
Parements : Plaque de plâtre type BA13.
Isolant acoustique : Tecsound SY, membrane viscoélastique de base polymère, avec une face autocollante et l’autre face revêtue d’un film plastique.
Remplissage : Laine minérale épaisseur 45 mm.

Solution acoustique

Tecsound SY50 : ep.2,5 mm ; masse surfacique 5 kg/m²
Tecsound SY70 : ep.3,5 mm ; masse surfacique 7 kg/m²

Mise en œuvre

• Dérouler et découper le rouleau de Tecsound SY au format voulu
• Poser la membrane sur la plaque de plâtre en position horizontale avec le logo TECSOUND visible
• Retirer 20-30 cm du film protecteur de l'adhésif et faire adhérer de manière uniforme sur la plaque de plâtre
• Retirer progressivement le film protecteur et faire adhérer la membrane Tecsound SY à la plaque, en marouflant la surface
• Retirer progressivement le film protecteur et faire adhérer  la membrane Tecsound SY à la plaque, en marouflant la surface
• Positionner la plaque avec le Tecsound SY sur le support et fixer mécaniquement par des vis.

Conseils

Les performances acoustiques d’une cloison 72/48 avec du Tecsound SY70 sont proches des performances acoustiques d’une cloison 98/48.

Utiliser le Tecsound SY permet un gain de temps et une pose simplifiée avec les performances acoustiques d’une double peau !

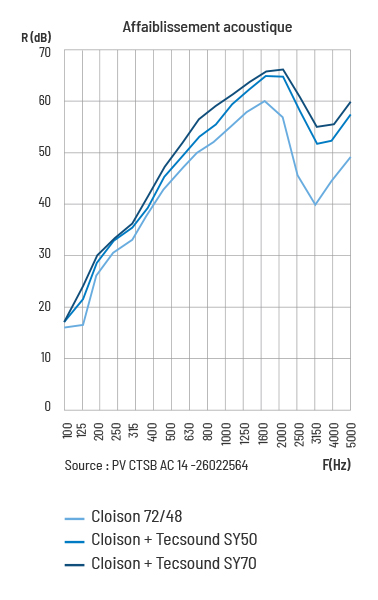

	Cloison seule	Cloison + Tecsound SY50	Cloison + Tecsound SY70
F (Hz)	R (dB)	R (dB)	R (dB)
100	16,2	16,8	17,1
125	16,3	20,6	24,1
160	26,1	28,5	29,5
200	30,4	32,8	33,1
250	32,9	35,3	36,2
315	37,5	39,2	41,6
400	42,7	45,4	47,3
500	46,7	48,9	51,9
630	49,7	52,9	56,5
800	51,9	55,4	59
1000	55,1	59,4	61,3
1250	57,4	62,2	63,8
1600	59,4	64,8	65,6
2000	56,7	64,7	66,1
2500	45,6	57,9	60,7
3150	39,8	51,6	55
4000	44,4	52,3	55,5
5000	48,4	57,4	59,8

Indices

Cloison 72/48 Rw (C;Ctr) = 42 (-3;-11) dB
Cloison + Tecsound SY50 Rw (C;Ctr) = 45 (-3;-10) dB
Cloison + Tecsound SY70 Rw (C;Ctr) = 47 (-4;-11) dB
