Cloison 98/48

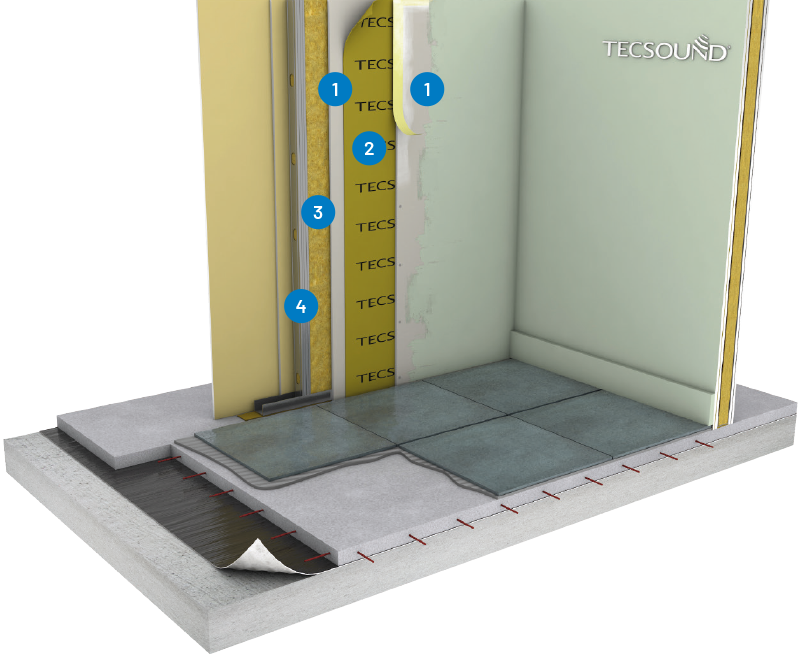

Descriptif

Séparation simple remplie d’isolant, recouverte d’un côté d’une membrane Tecsound SY.
Ossature : Montants de 48 mm.
Parements : 2 plaques de plâtre type BA13.
Isolant acoustique : Tecsound SY, membrane viscoélastique de base polymère, avec une face autocollante et l’autre face revêtue d’un film plastique.
Remplissage : Laine minérale épaisseur 45 mm.

Solution acoustique

Tecsound SY50 : ep.2,5 mm ; masse surfacique 5 kg/m²
Tecsound SY70 : ep.3,5 mm ; masse surfacique 7 kg/m²

Mise en œuvre

• Dérouler et découper le rouleau de Tecsound SY au format voulu
• Poser la membrane sur la plaque de plâtre en position horizontale avec le logo TECSOUND visible
• Retirer 20-30 cm du film protecteur de l'adhésif et faire adhérer de manière uniforme sur la plaque de plâtre
• Retirer progressivement le film protecteur et faire adhérer la membrane Tecsound SY à la plaque, en marouflant la surface
• Retirer progressivement le film protecteur et faire adhérer  la membrane Tecsound SY à la plaque, en marouflant la surface
• Positionner la plaque avec le Tecsound SY sur le support et fixer mécaniquement par des vis

Conseils

Les performances acoustiques d’une cloison 98/48 avec du Tecsound SY sont proches des performances acoustiques d’une cloison 120/70 avec laine minérale.

Utiliser le Tecsound SY permet un gain de temps et une pose simplifiée
avec de très bonnes performances acoustiques.

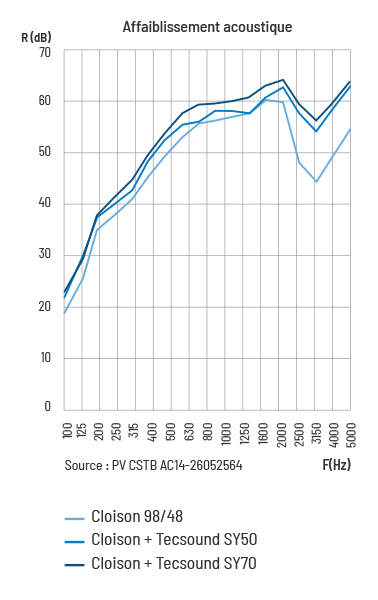

	Cloison seule	Cloison + Tecsound SY50	Cloison + Tecsound SY70
F (Hz)	R (dB)	R (dB)	R (dB)
100	18,7	21,6	21,7
125	25,3	30	29,3
160	35,1	37,4	37,6
200	37,9	40	41,2
250	41,1	42,6	44,6
315	45,4	48,4	49,5
400	49,4	52,5	53,8
500	53,2	55,5	57,6
630	55,8	56	59,2
800	56,4	58,1	59,6
1000	57,1	58,2	60,1
1250	57,7	57,6	60,7
1600	60,3	60,6	62,9
2000	59,9	62,8	64,1
2500	48,1	57,8	59,2
3150	44,4	54,2	56,4
4000	49,1	58,3	59,5
5000	54,6	63	63,7

Indices

Cloison 98/48 Rw (C;Ctr) = 48 (-4;-11) dB
Cloison + Tecsound SY50 Rw (C;Ctr) = 53 (-5;-12) dB
Cloison + Tecsound SY70 Rw (C;Ctr) = 53 (-5;-12) dB
