Double peau
Bac plein avec laine minérale + étanchéité bitume
ACOUSTIQUE
Système d’isolation acoustique et thermique avec panneaux de laine minérale et finition en revêtement d’étanchéité bitume
- Plateau plein Isolmur 92.400 AC 1,00 mm
- Tecsound 70
- Cavaliers en Ω
- Laine minérale : 50 mm
- Double panneau laine minérale : 70 + 80 mm
- Etriers et fausses pannes
- Support NERVOBAC 72 1,00 mm
- Tecsound 70
- ROCKACIER B NU 130 mm
- Membrane d'étanchéité en bitume
- Revêtement étanchéité en bitume
Descriptif
Système avec la membrane Tecsound pour l’isolation acoustique et un double lit de laine minérale pour l’isolation thermique.
L’étanchéité bi-couche est réalisée par une membrane bitume.
Solution acoustique
L’incorporation de Tecsound 70 permet d’accroître le niveau d’isolation global, mais surtout d’agir sur les faibles fréquences du fait de l’apport de masse et de l’élasticité dans le système.
Conseils
Système spécialement adapté pour les centres de Conventions, auditoriums, salles de spectacles ou musées, situés dans des zones exposées à des niveaux de bruit de trafic routier, ferroviaire et aérien élevés.

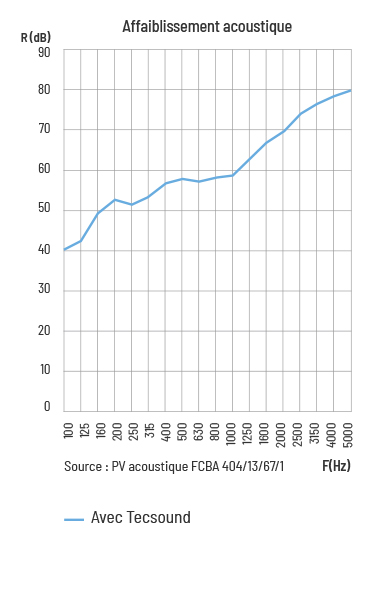

Performances acoustiques
| Avec Tecsound | |
|---|---|
| F (Hz) | R (dB) |
| 100 | 40,2 |
| 125 | 42,5 |
| 160 | 49 |
| 200 | 52,8 |
| 250 | 51,4 |
| 315 | 53,3 |
| 400 | 56,8 |
| 500 | 57,9 |
| 630 | 57,1 |
| 800 | 58,1 |
| 1000 | 58,7 |
| 1250 | 62,9 |
| 1600 | 66,9 |
| 2000 | 69,6 |
| 2500 | 74,1 |
| 3150 | 76,6 |
| 4000 | 78,5 |
| 5000 | 80 |
Indices
Avec isolant Rw (C;Ctr) = 60 (-1;-5) dB
RA,tr = 55 dB
