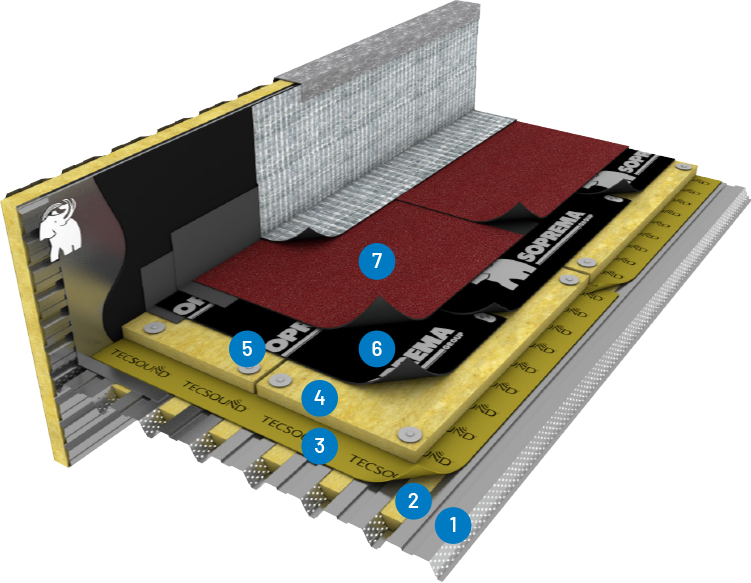

Bac perforé avec laine minérale + étanchéité bitume

Descriptif

Système comportant une membrane Tecsound pour l’isolation acoustique et la laine minérale pour l’isolation thermique.
La membrane Tecsound est posée directement sur le support de tôle acier.
L’étanchéité bi-couche est réalisée par une membrane bitume.

Solution acoustique

Tecsound 50 agit comme masse du système et comme amortisseur des vibrations sur support bac acier perforé.
La membrane permet d’accroître le niveau d’isolation au bruit aérien de la toiture, surtout aux faibles fréquences et l’isolation au bruit de pluie agissant comme élément amortisseur des vibrations.

Conseils

Le système est adapté pour un emploi en bâtiments industriels, tertiaires, grandes surfaces et palais sportifs.
Le pare-vapeur acoustique et le remplissage des nervures avec la laine de roche ainsi que le bac métallique complètement perforé donnent d’excellents résultats en absorption.

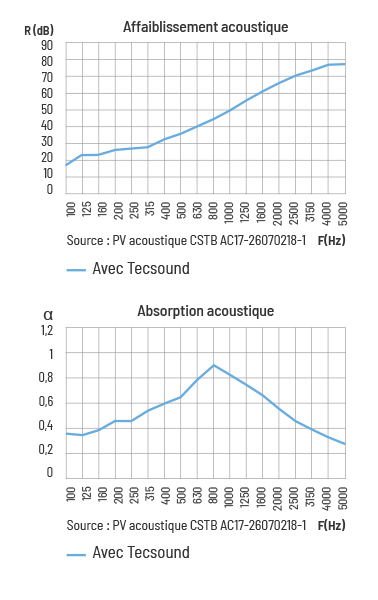

	Avec Tecsound	Avec Tecsound
F (Hz)	R (dB)	αw
100	17	0,36
125	23,2	0,34
160	21,4	0,38
200	24,5	0,46
250	27,8	0,46
315	28,4	0,53
400	31,4	0,61
500	33,1	0,65
630	36,4	0,78
800	39	0,91
1000	45,9	0,85
1250	50,6	0,75
1600	52,2	0,68
2000	59	0,56
2500	63,4	0,45
3150	67,3	0,39
4000	75	0,33
5000	77	0,28

Indices

Avec isolant Rw (C;Ctr) = 38 (-2;-6) dB
R_A,tr = 32 dB - αS = 0,55
