Simple peau
Bac plein avec laine minérale + étanchéité bitume
ACOUSTIQUE

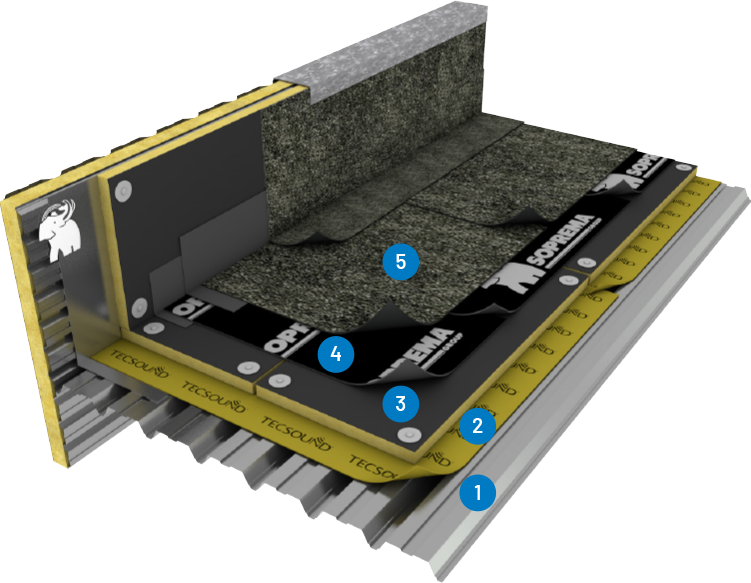

Système d’isolation acoustique et thermique avec panneaux de laine minérale et finition en revêtement d’étanchéité bitume
- Tôle acier nervurée (e : 0,1 mm)
- Tecsound 100
- Laine minérale : 50 mm
- Membrane d'étanchéité en bitume
- Revêtement étanchéité en bitume
Descriptif
Système comportant une membrane Tecsound pour l’isolation acoustique et la laine minérale pour l’isolation thermique.
La membrane Tecsound est posée directement sur le support de tôle acier.
L’étanchéité bi-couche est réalisée par une membrane bitume.
Solution acoustique
Tecsound 100 agit comme masse du système et comme amortisseur des vibrations sur support bac acier. La membrane permet d’accroître le niveau d’isolation au bruit aérien de la toiture, surtout aux faibles fréquences et l’isolation au bruit de pluie agissant comme élément amortisseur des vibrations.
Tecsound peut également agir comme pare-vapeur pour l’isolant thermique.
Conseils
Solution destinée aux grandes surfaces, centres commerciaux et centres sportifs suivant le respect des réglementations locales et des restrictions d’emploi découlant des directives techniques nationales.

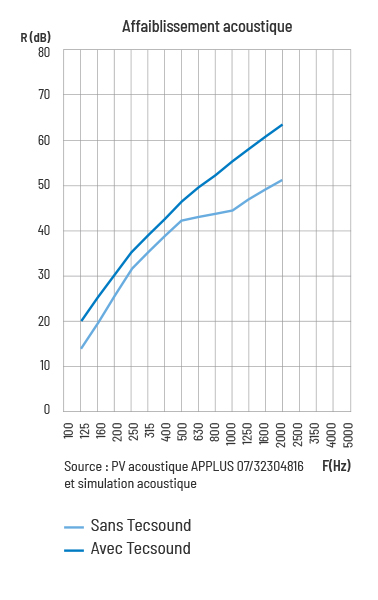

Performances acoustiques
| Avec Tecsound | |
|---|---|
| F (Hz) | R (dB) |
| 100 | 17 |
| 125 | 21 |
| 160 | 27 |
| 200 | 31,7 |
| 250 | 38,4 |
| 315 | 42,6 |
| 400 | 44,2 |
| 500 | 48,1 |
| 630 | 51,1 |
| 800 | 53,5 |
| 1000 | 55,6 |
| 1250 | 58 |
| 1600 | 61,7 |
| 2000 | 63,6 |
| 2500 | 67,4 |
| 3150 | 71,7 |
| 4000 | 74,9 |
| 5000 | 75,1 |
Indices
Sans isolant RA = 43
Avec isolant Rw (C;Ctr) = 46 (-3;-11) dB
RA,tr = 35 dB
