Simple peau
Bac plein en PIR + étanchéité synthétique
ACOUSTIQUE
BRUITS D'IMPACT

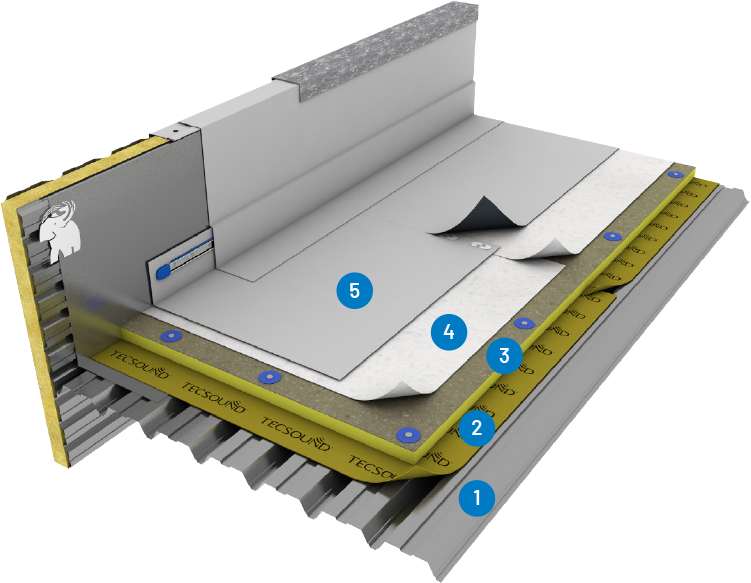

Système d’isolation acoustique et thermique avec panneaux rigides en mousse PIR
- Tôle acier nervurée (e : 0,7 mm)
- Tecsound 100
- Isolant en panneau de PIR
- Écran de séparation de type Rooftex 200
- Membrane synthétique
Descriptif
Système comportant une membrane Tecsound pour l’isolation acoustique et les panneaux rigides en mousse PIR pour l’isolation thermique.
La membrane Tecsound est posée directement sur le support de tôle acier.
L’étanchéité est réalisée par une membrane synthétique.
Solution acoustique
Tecsound 100 agit comme masse du système et comme amortisseur des vibrations sur support bac acier, permettant ainsi d’accroître le niveau d’isolation acoustique au bruit aérien et agir en combiné avec l’isolation au bruit de pluie.
Tecsound peut également agir comme pare-vapeur pour l’isolant thermique.
Conseils
Solution destinée aux grandes surfaces, centres commerciaux et bâtiments industriels suivant le respect des réglementations locales et des restrictions d’emploi découlant des directives techniques.

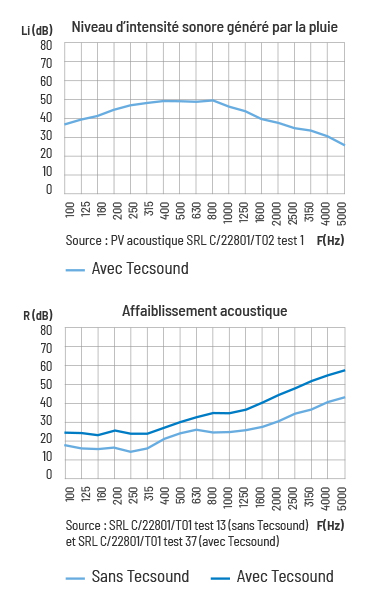

Performances acoustiques
| Système | Sans Tecsound | Avec Tecsound | |
|---|---|---|---|
| F (Hz) | Li (dB) | R (dB) | R (dB) |
| 100 | 36,6 | 17,9 | 24,2 |
| 125 | 39,3 | 16 | 24,1 |
| 160 | 41,3 | 15,5 | 22,9 |
| 200 | 44,8 | 16,4 | 25,6 |
| 250 | 47,3 | 14,1 | 23,6 |
| 315 | 48,6 | 15,8 | 23,5 |
| 400 | 49,9 | 21 | 26,8 |
| 500 | 49,6 | 24,1 | 30 |
| 630 | 49,3 | 26,2 | 32,7 |
| 800 | 50 | 24,6 | 35 |
| 1000 | 46,6 | 24,9 | 24,8 |
| 1250 | 44,2 | 25,7 | 36,7 |
| 1600 | 39,7 | 27,8 | 40,4 |
| 2000 | 38,8 | 30,9 | 44,7 |
| 2500 | 34,7 | 34,8 | 48,5 |
| 3150 | 33,5 | 37 | 52,2 |
| 4000 | 30,1 | 41,4 | 55,4 |
| 5000 | 25,2 | 43,9 | 58,1 |
Indices
Sans isolant Rw (C;Ctr) = 26 (-1;-4) dB
Avec isolant Rw (C;Ctr) = 34 (-1;-3) dB
RA,tr = 31 dB - LiA = 55 dB
