Tuyauterie industrielle : Tecsound FT55 AL

Descriptif

Tecsound FT55 AL est un complexe acoustique revêtu d’un film aluminium, un feutre poreux et une membrane viscoélastique Tecsound.

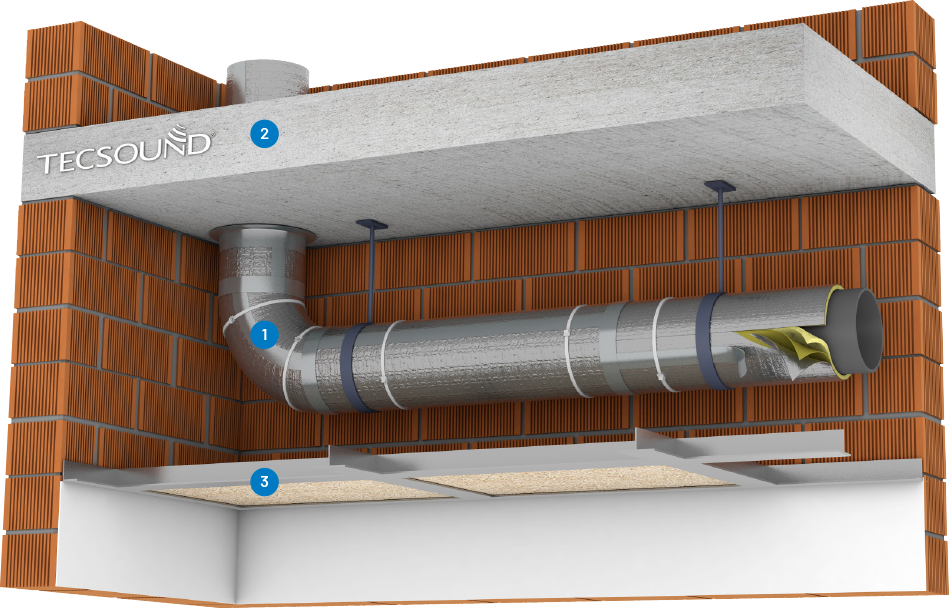

Le produit apporte une forte isolation acoustique pour les conduits de descente et pour la tuyauterie industrielle.

Solution acoustique

Tecsound FT55 AL est un complexe composé de matériaux de natures différentes.
L’assemblage améliore l’effet masse-ressort-masse du produit par l’amortissement des vibrations. Ainsi la membrane visco-élastique Tecsound apporte de la masse et le feutre poreux a la fonction ressort.

Mise en oeuvre

Mesurer le développé du conduit à isoler tout en rajoutant 5 cm pour le recouvrement. Couper à l’aide des ciseaux la quantité nécessaire de Tecsound FT55 AL dans le sens transversal.
Envelopper le conduit avec le feutre en contact avec le support du conduit.
Commencer par la partie inférieure du conduit.
Fixer le complexe au conduit à l’aide d’une bride chaque 20 cm. Les joints peuvent être scellés à l’aide d’un ruban adhésif. Il faut s’assurer que les joint soient bien scellés afin d’assurer une isolation excellente.

Conseils

La solution est spécialement adaptée au traitement acoustique des
gaines techniques pour :

• l’isolation du bruit aérien lors de la descente de fluides (canalisation) ou d’air (climatisation)
• la minoration du niveau de bruits d’impact au niveau sur les éléments de la tuyauterie.

Bruit aérien, indice uniques mesurés, valeurs en dB(A)
Débit		0,5l/s	1 l/s	2 l/s	4 l/s
Lan	tuyau nu	50	52	55	57
Lan	tuyau isolé	37	38	41	45
Ppl sc,A*		13	14	14	12

* Perte par insertion

Bruit structural, indice uniques mesurés, valeurs en dB(A)
Débit		0,5l/s	1 l/s	2 l/s	4 l/s
Lan	tuyau nu	13	15	20	25
Lan	tuyau isolé	12	13	18	23
Ppl sc,A*		1	2	2	2

* Perte par insertion - Source : PV acoustiques 26065008

Indices

Perte par insertion du bruit aérien = 14 dB
Perte par insertion du bruit structural = 2 dB
